DNC 시리즈 공압 실린더는 ISO6431 표준, VDMA24562 표준 및 DIN24335 표준에 따라 제조됩니다. 우리는 32mm ~ 100mm의 일반 보어 크기, 25mm ~ 1000mm의 스트로크를 가지고 있습니다.
실린더 엔드 커버와 피스톤은 자체 공장에서 CNC로 가공되었으며 공압 실린더가 안정적이고 긴 수명을 보장하기 위해 일본과 대만에서 씰을 수입합니다.
제품은 배송 전에 100% 테스트를 거칩니다.
특징
*실린더 배럴에 슬롯이 있는 DNC 시리즈와 마그넷 센서 장착을 위한 엔드 커버가 더 편리합니다.
* 실린더가 매우 매끄럽고 안전하며 저소음으로 작동하는지 확인하기 위해 양쪽 실린더 끝단 덮개의 조절 가능한 쿠션.
*자가 윤활 베어링의 경우 피스톤 로드는 무급유입니다.
*자석 및 충분한 고정 스타일을 사용할 수 있습니다.
명세서
| DNC 시리즈 공압 실린더 | ||||||
| 보어(mm) | 32 | 40 | 50 | 63 | 80 | 100 |
| 모션 패턴 | 더블액션 | |||||
| 작동 매체 | 여과된 공기 | |||||
| 보장된 압력 | 1.5Mpa | |||||
| 최대 작동 압력 | 1.0Mpa | |||||
| 최소 작동 압력 | 0.1Mpa | |||||
| 완충기 | 에어 버퍼 | |||||
| 조건 온도 | -5-70°C | |||||
| 작동 속도 | 50-800mm/s | |||||
| 포트 크기 | G1/8'' | G1/4'' | G3/8'' | G1/2'' | ||
| 표준 스트로크 | 25 40 50 80 100 125 160 200 250 320 400 500 | |||||
| 버퍼 스트로크 | 20 | 22 | 32 | |||
| 스트로크 범위 | 10-2000 | |||||
| 보어(mm) | 표준 스트로크(mm) | 버퍼 스트로크(mm) | 스트로크 범위(mm) |
| 32 | 25 40 50 80 100 125 160 200 250 320 400 500 | 20 | 10-2000 |
| 40 | |||
| 50 | 22 | ||
| 63 | |||
| 80 | 32 | ||
| 100 |
주문 코드

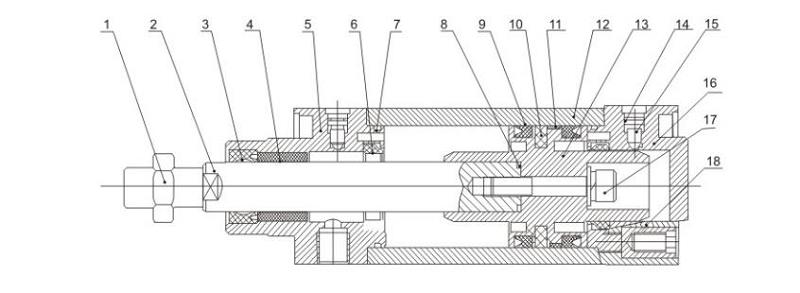

구조
| 아니요. | 지정 | 아니요. | 지정 |
| 1 | 피스톤 로드 너트 | 2 | 피스톤로드 |
| 3 | 전면 커버 씰 링 | 4 | 유성 베어링 |
| 5 | 전면 커버 | 6 | 쿠션 씰 |
| 7 | 커버 O-링 | 8 | 피스톤 로드 O-링 |
| 9 | 피스톤 씰 | 10 | 자석(옵션) |
| 11 | 착용 반지 | 12 | 통 |
| 13 | 피스톤 | 14 | 쿠션 씰 |
| 15 | 쿠션 니들 | 16 | 뒷면 커버 |
| 17 | 육각 나사 | 18 | 프로필 볼트 |

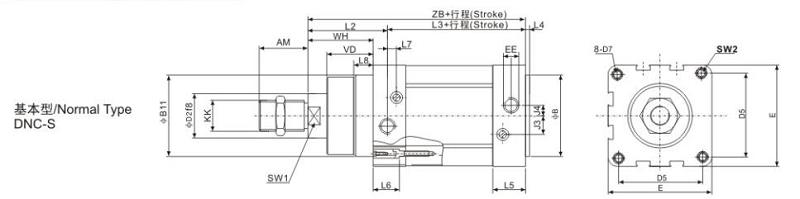

주요 치수(mm)
| 구경 | 오전 | B | D2 | D5 | D7 | E | EE(G) | J3 | J4 | 크크 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | SW1 | SW2 | VD | NS | ZB |
| 32 | 22 | 30 | 12 | 32.5 | M6 | 45 | 1/8 | 6 | 5.2 | M10X1.25 | 41.6 | 62.8 | 4 | 26 | 16 | 3.3 | 10 | 10 | 6 | 16 | 26 | 120 |
| 40 | 24 | 35 | 16 | 38 | M6 | 54 | 1/4 | 8 | 6 | M12X1.25 | 44 | 77 | 4 | 29.6 | 16 | 3.6 | 10.5 | 13 | 6 | 20 | 30 | 135 |
| 50 | 32 | 40 | 20 | 46.5 | M8 | 64 | 1/4 | 10 | 8.5 | M16X1.5 | 51 | 78 | 4 | 30 | 17 | 5.1 | 11.5 | 17 | 8 | 27 | 37 | 143 |
| 63 | 32 | 45 | 20 | 56.5 | M8 | 75 | 3/8 | 12.4 | 10 | M16X1.5 | 54 | 87 | 4 | 35.6 | 17 | 6.6 | 15 | 17 | 8 | 27 | 37 | 158 |
| 80 | 40 | 45 | 25 | 72 | M10 | 93 | 3/8 | 12.5 | 8 | M20X1.5 | 62.4 | 95.2 | 4 | 35.9 | 17 | 10.5 | 15.7 | 22 | 10 | 34.7 | 46 | 174 |
| 100 | 40 | 55 | 25 | 89 | M10 | 110 | 1/2 | 11.8 | 10 | MM20X1.5 | 69.8 | 100.4 | 4 | 39 | 17 | 8 | 19.2 | 22 | 10 | 38.2 | 51 | 189 |
| 구경 | 32 | 40 | 50 | 63 | 80 | 100 |
| B | 30 | 35 | 40 | 45 | 45 | 55 |
| L15 | 46 | 165 | 180 | 195 | 220 | 240 |
| VD | 16 | 20 | 27 | 27 | 34.7 | 38.2 |
| ZB | 120 | 135 | 143 | 158 | 174 | 189 |
